鎢銅復合材料由導電性高的銅和難熔金屬鎢組成。金屬鎢和銅之間既不互相溶解也不形成金屬間化合物。鎢和銅只能形成假合金(pseudoalloy)。其中鎢銅兩相單體均勻混合，因此鎢銅合金既呈現出鎢的耐高溫、高硬度、低膨脹系數等優點，又呈現出銅的高導熱、導電性等綜合優異性能，在電工、電子和軍事等領域得到了廣泛的應用[1-3]。制備鎢銅復合材料最常用的方法是熔滲法和活化燒結法。活化燒結法通常是在鎢粉中加入少量的活化劑Fe、Ni、Co等，經過混粉壓制后，即可在較低的燒結溫度下活化燒結出所需密度的鎢坯，再進行滲銅[4]。但對于靶材，活化劑會成為材料中的雜質元素，嚴重影響靶材的使用。因此，主要研究在無活化劑添加的情況下，燒結溫度對鎢骨架及鎢銅復合材料組織與性能的影響。
1、實 驗
所用原料為：鎢粉(純度高于99.8％，粒度為6~8μm，氧含量為0.04％)和純銅塊(按GB523 1-85選用T2銅)。首先鎢粉壓制成形，緊實率為60％；將壓坯置于管式爐中在100℃烘干2~3 h，取出后置于石墨坩堝內，在真空碳管燒結爐中進行燒結。燒結溫度分別為1550，1650，1750，1850和1950℃，保溫時間為2 h，隨爐冷卻。真空度保持在1×10之Pa以上；最后將熔滲金屬銅塊和燒結坯疊放在石墨坩堝內，置于溫度為1200～1400℃的H2氣氛燒結爐內熔滲1～2 h。用阿基米得原理測定樣品的密度。氧和氮含量用EMGA.620W氧氮分析儀測試。電導率用7501型渦流電導儀測試。硬度用HB一3000型布氏硬度計測試。在JSM一6700F型掃描電子顯微鏡上對顯微組織和斷口形貌進行觀察。
2、結果與分析
2.1 燒結溫度對鎢骨架收縮率及相對密度的影響

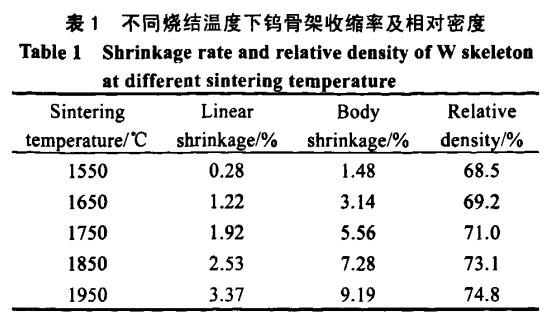

表1列出不同燒結溫度下鎢骨架收縮率及相對密度值。由表l可以看出，在高溫燒結過程中，宏觀上發牛體積收縮與致密化，線收縮率和體收縮率均隨著 溫度的升高而增加，相比較線收縮率而言，體收縮率 增加得更為迅速。1950℃高溫燒結使試樣的密度顯著增加，鎢骨架的相對密度相應由60％增加到74.8％。
2.2燒結溫度對鎢骨架形貌的影響
圖1為不同燒結溫度下的鎢骨架形貌。由圖中可以看出，當燒結溫度為1550℃時，鎢骨架已經形成，顆粒呈現不規則的形狀且顆粒之間由點接觸轉化成粘結面結合(圖1a)。經1750℃燒結后，鎢顆粒邊緣逐漸球化，粘結面不斷擴大導致燒結頸逐漸變大且數量增加(圖1b)。當燒結溫度為1950℃時，鎢骨架中的燒結頸長大趨勢更加明顯，顆粒之間由機械嚙合轉變為冶金結合，從而進一步增強了鎢顆粒間的粘結力；部分鎢顆粒有不同程度的長大，其中骨架中的孔洞球 化現象更為明顯，但是骨架中的大部分孔隙是連通的，這樣的骨架結構對后期的熔滲非常有利。
根據Coble[5]的定義。固相燒結可分為3個階段：第l階段即燒結初期，該階段包括了一次顆粒間一定程度的界面即頸的形成f顆粒間的接觸面積從零起始，增加并達到一個平衡狀態)；第2階段即燒結中期始于晶粒生長開始之時，并伴隨顆粒間界面的廣泛形成，此時，孔隙相互連通成連續網絡，而顆粒問的晶界面仍是相互孤立而不形成連續網絡，大部分的致密化過程和部分的顯微結構變化產生于這一階段：第3階段即燒結后期，燒結過程中孔隙變得孤立而晶界開始形 成連續網絡。在這一階段孤立的孔隙常位于兩晶粒界 面、三晶粒
問的界線或多晶粒的結合點處，也可能被包裹在晶粒中。燒結熔滲法制備鎢銅復合材料時，控制燒結在第2階段完成后就不再進行，以保留孔隙的連通，這點不同于粉末冶金的致密化燒結過程。
2.3 燒結溫度對鎢銅復合材料組織與物理性能的影響
圖2為不同燒結溫度的鎢骨架熔滲銅后的顯微組織。可以看出，不同溫度燒結鎢坯滲銅后的金相組織中晶粒細小均勻，不存在大于200 gtm的銅相或鎢相聚集區，銅呈網狀分布。隨著燒結溫度的升高，鎢骨架連續性程度愈大，孔隙越小、越球化。性能良好的鎢滲銅復合材料的理想組織應以鎢相形成連續的骨架，液相銅填充在鎢骨架的孔隙內，凝 固后形成立體的網狀結構，銅相圍繞鎢顆粒間隙和鎢顆粒間的燒結頸處，均勻連續地分布[6-7]。
圖3是1950℃燒結鎢骨架滲銅后的鎢銅復合材料的SEM面掃描照片。由圖中可以發現，鎢和銅兩相均勻分布，這種組織 均勻的鎢銅復合材料有利于發揮復合鎢、銅兩相各自的優異性能，可大大提高材料的導熱及導電性能[8]。

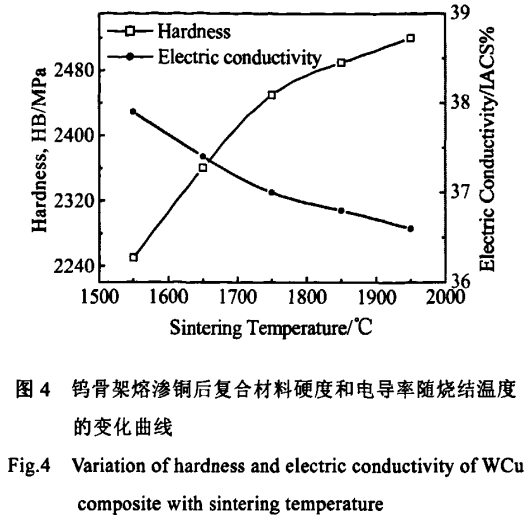

圖4為鎢銅復合材料硬度和電導率隨燒結溫度的變化曲線?？梢?，隨著鎢坯燒結溫度的升高，硬度不斷增加，當鎢坯的燒結溫度從1550升高到1750℃時，鎢銅復合材料的硬度(HB)隨燒結溫度的升高變化明顯，由2250提高到2450 MPa。當燒結溫度超過1750℃時，硬度變化曲線變得平緩，當燒結溫度達到1950℃時，鎢銅復合材料的硬度(HB)為2520 MPa。
對于鎢銅粉末冶金材料，影響其性能的主要因素是孔隙度和晶粒度。隨燒結溫度的升高，鎢坯中鎢顆 粒粘結面增加，鎢骨架強度提高，故鎢銅復合材料的硬度不斷增加。
由圖4還可看出，鎢銅復合材料的電導率隨燒結溫度的升高而降低。這是因為隨著燒結溫度的升高，材料的收縮暈增加，導致鎢坯的密度增加，孔隙減少。在隨后的熔滲過程中銅含量也相應減少，導致電導率 呈現出與硬度相反的趨勢。但因本研究中鎢銅復合材 料未添加其他活化元素，所以在1950℃燒結后，仍獲得了很高的電導率，達到了36.6 IACS％。
2.4燒結溫度對鎢銅復合材料致密度及含氣量的影響
對于本研究中的燒結溫度，已遠遠超出鎢的再結晶溫度，由于高溫燒結引起的收縮，使燒結坯的孔隙率發生一定變化，故滲銅后的鎢銅復合材料理論密度由下式計算：
式中，ρ理論為鎢銅復合材料的理論密度，g／cm3；ρ為純鎢的密度，取19.32 g／cm3；ρcm為純銅的密度，取8.96 g／cm3；V致為全致密鎢坯的體積，cm3；V燒為鎢坯燒結后的體積，cm3表2列出不同燒結溫度下鎢銅復合材料的收縮率和相對密度。由表中可以看出，隨著溫度的升高，鎢銅復合材料的相對密度一直保持線性增加。鎢坯經1950℃，2h燒結滲銅后，致密度達到96.9％。這說明1950℃高溫燒結鎢坯，鎢銅復合材料可以獲得較高的相對密度。
在大多數情況下，氣體對材料的使用性能有不良的影響。鎢銅薄膜在電子設備和表面裝飾方面有巨大的潛在應用前景，對于高質最的薄膜主要是由磁控濺射靶材的方法獲得[9]。而鎢銅靶材的鍍膜質量與靶材的氣體含量密切相關，所以對于鎢銅復合材料中氣體含量的控制就顯得尤為重要。
文獻[10]報道，鎢中通常含有少量的氫，氧和氮的含量則要多一些，而氧也易溶于電陰性最強的過渡金屬銅中。所以對于鎢銅復合材料，氣體含量主要是氧和氮含量，鎢和銅可以與氧形成氧化物，而氮則一般不形成化合物容易除去[11]。研究表明，低價氧化物 比高價氧化物難以被還原[3]。經檢測分析，鎢坯經1950℃，2 h燒結滲銅后，其氧含量為僅為4×10-6，明顯低于文獻[11]中13×10-6的氧含量，而氮含暈也只有3×10-6。在無活化劑添加的條件下，鎢坯經過高溫燒結后，低熔點雜質及難還原的低價氧化物通過揮發和分解被除去，從而提高了鎢坯的純度，繼而提高了鎢銅復合材料的純度。
3、結論
1)真空高溫燒結鎢骨架時，隨著燒結溫度的升高，鎢骨架和鎢銅復合材料相對密度不斷增加。當燒結溫度從1550升高到1950℃時，鎢骨架的相對密度由68.5％增加到74.8％，鎢銅復合材料的相對密度由92.2％增加到96.9％。
2)隨燒結溫度的升高，鎢銅復合材料的硬度不斷增加，電導率下降。當燒結溫度從1550提高到1950℃時，硬度(HB)由2250增加到2520 MPa，電導率由37.9IACS％降低到36.6IACS％。
3)真空高溫燒結鎢骨架熔滲銅制各的鎢銅復合材料，燒結溫度升高到1950℃，鎢銅復合材料的氧含量為4×10-6，氮含量為3×10-6。
4)當鎢生坯的緊實率為60％時，采用1950℃真空燒結鎢骨架后滲銅的工藝，可以獲得綜合性能良好的鎢銅靶材。
參考文獻 References
[1]GermanR Metal.Int.JPowderMetall[J]，1994，30(2)：205
[2]Liang Qiong(梁瓊)et a1.Aerospace Materials&Technology(宇航材料工藝)[]，2001，5：36
[3]Fan Zhikang(范志康)et a1.High Voltage Electrical ContactMaterial(高壓電觸頭材料)[M].Beijing：China MachinePress，2004：1
[4]Fan Zhikang(范志康)eta1.The Chinese Journal ofNonferrousMetals(國有色金屬學報)[J]，2001，11(S1)：102
[5]CobleRL.JApp，Phys[J]，1961，32：787(793)
[6]Yang Xiaohong(楊曉紅)eta1.Rare Meml朋a把砌如and Engin—eering(稀有金屬材料與工程)[J]，2007，36(5)：817
[7]Li Dasheng(李大圣)et a1.Rare Metal Materials andEngineering(稀有金屬材料與工程)[J]，2007，36(6)：1008
18]ZhuAihui(朱愛輝)et a1.China Tungsten Industry(中國鎢業)[J]，2006，2l(3)：39
[9]Li Ying(李英).Journal ofDongguan University of Technology(東莞理工學院學報)[J]，2005，12(1)：20
[10]Zhang Qixiu(張啟修)et aL Tungsten MolybdenumMetallurgy(鎢鉬冶金)[M].Beijing：Metallurgical IndustryPress，2005：12
[11]Wang Xingang(王新剛)eta1.ChinaTungsten Industry(中國鎢業)[J]，2007，22(3)：28
