引言

點式鍛壓激光成型工藝具有成型過程靈活、適用范圍廣、生產成本低等方面的特點，能夠有效克服鈦合金在傳統成型工藝下普遍存在的柱狀晶粗大、力學性能不足等問題。苗廣輝等[1]通過點式鍛壓激光制備了TC4鈦合金葉片試件，發現該技術可大幅降低鈦合金葉片的磨損體積，顯著提升了葉片的耐腐蝕性能和耐磨損性能;席明哲等2預先對TC17鈦合金進行770℃/4h退火處理，顯著提升了鈦合金在點式鍛壓激光成型后的拉伸強度;呂超等[3]通過連續點式鍛壓激光工藝對TC11鈦合金厚壁零件實施成型加工處理，發現成型后的TC11鈦合金內部組織為等軸晶組織，等軸晶尺寸均勻，可避免出現常規成型工藝下常見的晶間斷裂問題，提高鈦合金材料塑性。在現有成果的啟發下，本文研究通過點式鍛壓激光成型工藝對TC4和TC11兩種鈦合金實施成型加工處理，顯著提升了TC4/TC11合金材料的力學性能。

1、鈦合金的點式鍛壓激光成型方法

1.1 TC4/TC11鈦合金的成型與熱處理簡介

本文研究的TC4/TC11鈦合金目標厚度為20mm，分別采用以下方法進行。

1.1.1激光成型

針對TC4實施激光沉積處理，待沉積厚度達到10mm后，將材料改為TC11再沉積10mm。

1.1.2點式鍛壓成型

針對TC4實施激光沉積處理，待沉積厚度達到7mm后，將整個體系轉移至點式鍛壓工作臺，用同樣的材料繼續沉積至10mm。在此基礎上，將材料更換為TC11并繼續點式鍛壓沉積至13mm，最后采用激光沉積工藝將整個體系沉積至20mm4-6。

1.1.3復合成型

針對TC4實施激光沉積處理，待沉積厚度達到5mm后，將整個體系轉移至點式鍛壓工作臺，用同樣的材料繼續沉積至10mm。在此基礎上，將材料更換為TC11，采用同樣的方法將整個體系沉積至20mm[7-9]。

1.1.4固溶處理

為改善材料塑性，通過電阻熱處理爐對TC4和TC11鈦合金粉末實施溶固熱處理，所采用的固溶處理制度分別為930℃/2h、950℃/2h、970℃/2h。

1.2材料與設備

1.2.1所需材料

所需材料包括TC4鈦合金粉、TC11鈦合金粉、鈦合金基板，各項材料均購自上海中鎳實業有限公司，化學成分如表1~3所示。

1.2.2所需設備

所需設備包括FG450型光纖激光器組(深圳市非凡光電)，SX2-9-16A型電阻熱處理爐(上海捷呈)，WLS-CNC型光學顯微鏡(東莞微鈮斯)，ZC1139型掃描電子顯微鏡(上海茁彩)、UTM-0402萬能拉伸機(承德金建)。

表1 TC4鈦合金化學成分(質量分數,%)

表2 TC11鈦合金化學成分(質量分數，%)

表3鈦合金基板化學成分(質量分數，%)

1.3檢測和測試方法

1.3.1微觀檢測

通過光學微觀鏡觀察鈦合金材料的微觀形貌;通過掃描電子顯微鏡對鈦合金材料進行斷口形貌分析。

1.3.2拉伸性能測試

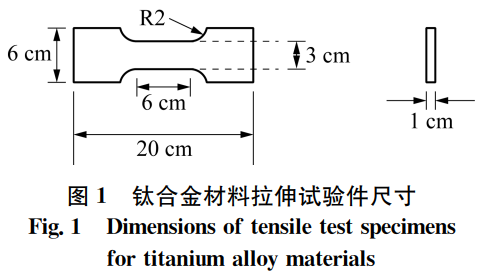

通過萬能拉伸機對鈦合金材料進行拉伸性能測試，設定拉伸速率為1mm/min，拉伸試樣尺寸如圖1所示。

2、TC4/TC11鈦合金測試結果

2.1 4TC4/TC11鈦合金拉伸性能測試結果

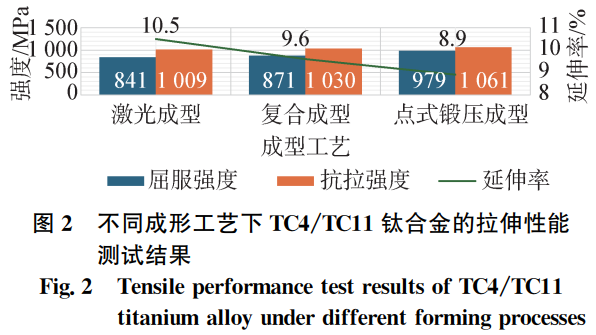

TC4/TC11鈦合金的拉伸性能測試結果如圖2所示。根據圖2可知，點式鍛壓工藝能夠顯著提升TC4/TC11鈦合金的抗拉強度和屈服強度，點式鍛壓成型鈦合金相較于激光成型鍛件的抗拉強度增加了105.2%，屈服強度增加了116.4%，延伸率則有所降低。出現該現象的原因在于，TC4/TC11鈦合金在點式鍛壓工藝下存在內部殘余應力，后續的激光沉積無法充分釋放材料內部的殘余應力，致使成型件出現加工硬化[10-11]。除此之外，激光成型工藝在快速冷卻的過程中釋放大量熱應力，致使合金內部出現較多片層狀的a相微觀組織，降低了TC4/TC11鈦合金的延伸率[12-13]。為提高該材料的延伸率，使其在工業加工過程中體現出更加理想的塑性，研究思路為對TC4和TC11鈦合金粉末實施固溶處理。

2.2固溶處理對鈦合金微觀組織的影響

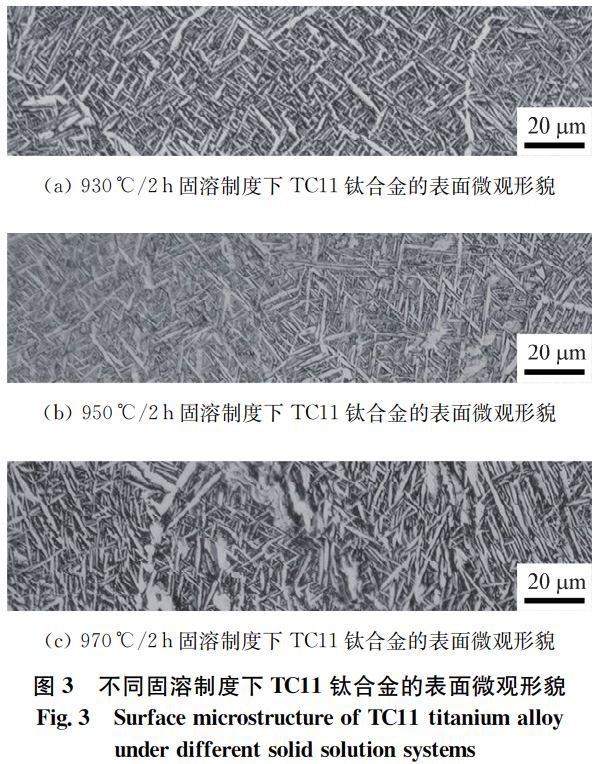

以TC11鈦合金為例，該材料在經過固溶處理后的表面微觀形貌如圖3所示。根據圖3(b)可知，在固溶溫度由930℃增加至950℃的過程中，合金材料的a相體現出了更加明顯的球化特征,a相寬度也隨之提升;根據圖3(c)可知,在固溶溫度達到970℃的情況下，合金材料內部晶粒主要表現為棒狀α相、針狀α相和等軸α相，晶界球化作用顯著且較為細小。

2.3固溶處理對TC4/TC11鈦合金拉伸性能的影響

經過固溶處理的TC4/TC11鈦合金拉伸性能測試結果如表4所示。鈦合金的塑性與強度主要與其內部所含有的α相有關，α相的寬度與材料強度成反比，與塑性成正比[14?15]。根據表4可知，在固溶溫度逐漸增加的過程中，激光成型的鈦合金強度呈先降后升的趨勢，延伸率走勢則相反。出現該現象的原因在于，鈦合金內部的a相含量隨固溶溫度的提升而增加，β相含量相對減少，在增加合金材料強度的同時也降低了延伸率[16-17]。而在固溶溫度達到970℃的情況下，a相的長寬比隨之下降，出現等軸狀和棒狀a相，合金材料延伸率得到提升，塑性得到改善。

在點式鍛壓成型工藝方面，TC4/TC11鈦合金強度在固溶溫度增加過程中呈現出先降后升的趨勢。當固溶溫度為930℃時，合金材料內部的a相較為狹長，在固溶溫度提升至950℃后，合金材料內部因點式鍛壓所造成的形變得到恢復，a相呈板條狀且相對含量增加，致使材料的強度隨之下降[18-19]。在固溶溫度達到970℃的情況下，材料內部的a相重新恢復到均勻且狹長的狀態，晶界處出現等軸a相，使得合金材料的強度得到顯著提升。

表4不同固溶溫度下鈦合金的拉伸性能測試結果

2.4固溶處理對 TC4/TC11鈦合金斷口形貌的影響

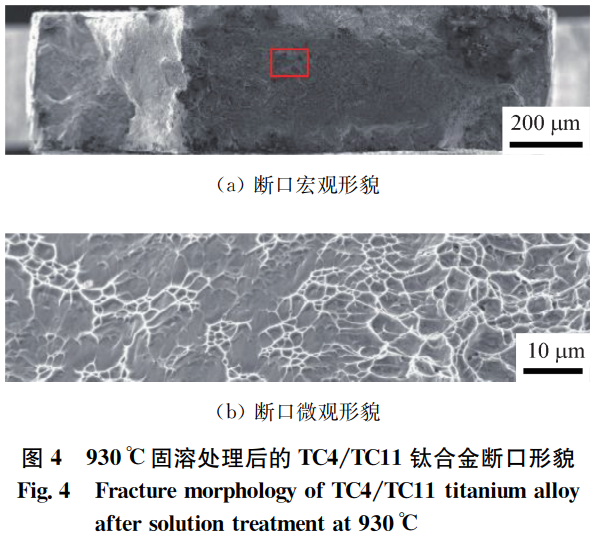

經過固溶處理的TC4/TC11鈦合金微觀斷口形貌如圖4~6所示。根據圖4可知，經過930℃固溶處理后的TC4/TC11鈦合金斷口宏觀形貌較為平滑，微觀表面分布有較淺的韌窩，且材料內部存在沿晶斷裂，塑性不足。

根據圖5可知，經過950℃固溶處理后的TC4/TC11鈦合金斷口宏觀表面存在較大起伏，并分布有些許小切面。微觀表面分布有深度較大的韌窩，材料內部呈現出塑性斷裂特征。

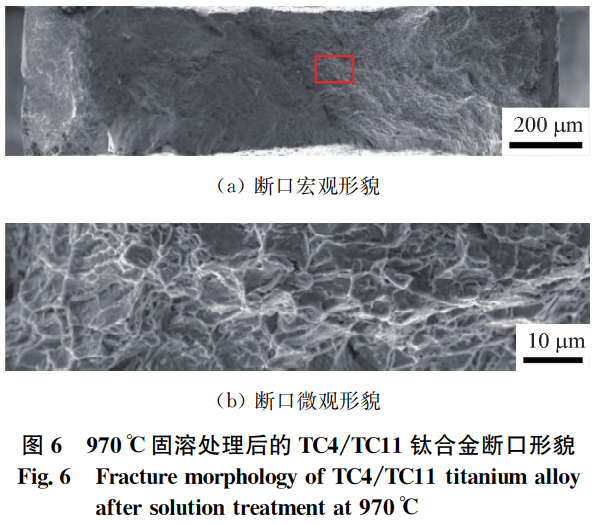

根據圖6可知，經過970℃固溶處理后的TC4/TC11鈦合金宏觀斷面存在較為明顯的起伏，且起伏幅度和頻率較低。微觀表面沒有明顯的解理平臺，韌窩均勻且深度更大，材料內部呈現出韌性斷裂特征，塑性得到了顯著改善。

3、結束語

本文介紹了點式鍛壓激光工藝在鈦合金加工成型處理中的應用方法，采用TC4和TC11兩種鈦合金粉末制備出了TC4/TC11鈦合金。經拉伸后發現，點式鍛壓激光成型工藝雖然能夠提升TC4/TC11鈦合金的拉伸性能，但塑性有所下降。因此，研究對TC4和TC11兩種鈦合金粉末實施固溶處理。經微觀形貌觀察后發現，隨著固溶溫度的提升，合金材料內部的α相形態得到顯著改善，且斷面韌窩深度隨之提升。當固溶溫度達到970℃時，合金材料內部呈現出韌性斷裂特征，有效改善了材料塑性。綜上所述，采用高溫固溶和點式鍛壓激光成型兩種工藝制備TC4/TC11鈦合金，能夠在維持合金材料良好塑性的基礎上有效提升其拉伸性能。

參考文獻

[1]苗廣輝，韓開生，田寧.點式鍛壓激光快速成型TC4鈦合金葉片的組織與性能研究[J].熱加工工藝，2023,52(23):92-95+99.

MIAO G H,HAN K S, TIAN N. Research on the microstructure and properties of TC4 titanium alloy blades produced by point forging laser rapid prototyping[J]. Hot processing technology, 2023,52(23):92-95+99.

[2]席明哲，李明躍，張晟偉，等.退火溫度和壓下量對點式鍛壓激光成型TC17鈦合金組織性能的影響[J].塑性工程學報，2022,29(10):55-64.

XI M Z, LI M Y, ZHANG S W, et al. The influence of annealing temperature and reduction amount on the microstructure and properties of TC17 titanium alloy formed by point forging laser forming[J]. Journal of Plastic Engineering, 2022,29(10):55-64.

[3]呂超，吳貞號.連續點式鍛壓激光快速成型TC11鈦合金的組織和力學性能[J].金屬學報，2017,53(09):1065-1074.

L C, WU Z H. Microstructure and mechanical properties of TC11 titanium alloy produced by continuous point forging laser rapid prototyping[J].Acta Metallica,2017,53(09):1065-1074.

[4]王幸運，楊錚，趙小龍.不同熱處理制度對Gr.38鈦合金板材的組織性能的影響[J].鍛壓技術，2024,49(03):202-206.

WANG X Y, YANG Z, ZHAO X L. The influence of different heat treatment regimes on the microstructure and properties of Gr. 38 titanium alloy sheet[J]. Forging Technology, 2024,49(03):2022-206.

[5]李海濤，陳冬梅，官海婷，等.Ti62A鈦合金固溶過程中初生a相的球化機理[J].金屬熱處理，2024，49(03):168-173.

LI H T, CHEN D M, GUAN H T, et al.Spheroidization mechanism of primary a phase in Ti62A titanium alloy during solid solution process[J].Metal Heat Treatment,2024,49(03):168-173.

[6]王奔，龍志凱，鄭英曉，等.刀具鈍化方法對硬質合金銑刀加工鈦合金切削性能的影響[J].工具技術，2024,58(03):33-37.

WANG B, LONG Z K, ZHENG Y X, et al. The influence of tool passivation method on the cutting performance of titanium alloy machined by hard alloy milling cutters[J]. Tool Technology, 2024,58(03):33-37.

7]何石.典型鈦合金蒙皮加支撐結構高溫環境下振動疲勞壽命研究[J].工程與,2024,64(01):79-81,96.HE S. Experimental study on vibration fatigue life of typical titanium alloy skin and support structure under high temperature environment[J]. Engineering and Testing,2024,64(01):79-81+96.

[8]付宇明，馬順芯，劉紹峰，等.TC4表面激光熔覆硬質復合涂層組織與性能[J].華南理工大學學報(自然科學版),2024,52(03):10-17.

FU Y M, MA S X, LIU S F, et al. Microstructure and Properties of Laser Cladding Hard Composite Coating on TC4 Surface[J]. Journal of South China University of Technology(Natural Science Edition),2024,52(03):10-17.

[9]張春雨，肖婷，趙巖，等.激光直接沉積增材制造鈦合金超聲檢測方法研究[J].無損探傷，2024,48(02):1-6,11.

ZHANG C Y, XIAO T, ZHAO Y, et al. Research on Ultrasonic Testing Method for Laser Direct Deposition Additive Manufacturing of Titanium Alloy[J]. Non destructive testing,2024,48(02):1-6+11.

[10]蘇奧,蘇運娟.Ti-6Al-4V鈦合金環保型陽極氧化及封閉處理研究[J].電鍍與精飾,2024,46(03):66-74.SU A, SU Y J. Research on Environmentally friendly Anodizing and Sealing Treatment of Ti-6Al-4V Titanium Alloy[J]. Electroplating and Finishing,2024,46(03):66-74.

[11]朱辰哲，付秀麗，王立群，等.高強亞穩β鈦合金的變形損傷行為研究現狀[J].制造技術與機床，2024，(03):76-84.

ZHU C Z, FU X L, WANG L Q, et al. Research status of deformation damage behavior of high-strength metastableβ- titanium alloy[J].Manufacturing Technology and Machine Tools,2024,(03):76-84.

[12]張啟元，李亞非，熊志亮，等.熱強鈦合金應用于壓氣機盤鍛件實例分析研究[J].鍛壓裝備與制造技術，2024,59(01):102-107.

ZHANG Q Y, LI Y F, XIONG Z L, et al. Case study on the application of hot strengthened titanium alloy in compressor disc forgings[J]. Forging Equipment and Manufacturing Technology,2024,59(01):102-107.

[13]薛添淇，閆少帥，張敏，等.TC32鈦合金TIG焊接接頭顯微組織及力學性能研究[J].焊管，2024,47(02):70-78.

XUE T Q, YAN S S, ZHANG M, et al. Study on microstructure and mechanical properties of TC32 titanium alloy TIG welded joints[J]. Welded pipe,2024,47(02):70-78.

[14]姜琪，孫利星，張藝豪，等.QAl10-4-4/TC6雙金屬連接界面組織與力學性能分析[J].銅業工程，2024，(01):45-53.

JIANG Q,SUN L X,ZHANG Y H,et al. Analysis of microstructure and mechanical properties of QAl10-4-4/TC6 bimetallic connection interface[J].Copper Engineering,2024,(01):45-53.

[15]袁杏，仇一卿，張宏達，等.基于復雜鈦合金零件的點焊自動化單元研究[J].焊接技術，2024,53(02):104-109.

YUAN X,QIU Y Q,ZHANG HD,et al. Research on spot welding automation unit based on complex titanium alloy parts[J]. Welding Technology,2024,53(02):104-109.

[16]楊東，賈天浩.TC4鈦合金側銑加工表面形貌分析及工藝參數優化[J].海軍航空大學學報，2024,39(01):131-138.

YANG D, JIA T H. Surface morphology analysis and process parameter optimization of TC4 titanium alloy side milling machining[J]. Journal of Naval Aviation University,2024,39(01):131-138.

[17]祝鶴，劉艷梅，趙棟，等.焊后熱處理對TA15鈦合金中厚板焊接接頭彎曲性能的影響[J].金屬熱處理，2024,49(02):179-182.

ZHU H, LIU Y M, ZHAO D, et al. The Effect of Post weld Heat Treatment on the Bending Properties of TA15 Titanium Alloy Medium thick Plate Welded Joints[J]. Metal Heat Treatment, 2024,49(02):179-182.

[18]華承亮，趙有，李偉琪.CMC對紙張濕抗張強度的影響[J].造紙技術與應用,2023,51(03):12-14.

HUA C L, ZHAO Y, LI W Q. The influence of CMC weet tensile strength of paper[J]. Papermaking Technology and Applications,2023,51(03):12-14.

[19]董北偉.基于BPNN的造紙纖維特性與紙頁抗張強度性能關系分析[J].造紙科學與技術，2022，41(02):62-65.

DONG B W. Analysis of the Relationship between Paper Fiber Characteristics and Tensile Strength Performance of Paper Sheets Based on BPNN[J].Paper Science and Technology,2022,41(02):62-65.

（注，原文標題：TC4/TC11鈦合金成型工藝比較及性能分析）
